ТЕХНОЛОГИЧЕСКАЯ СХЕМА СГД

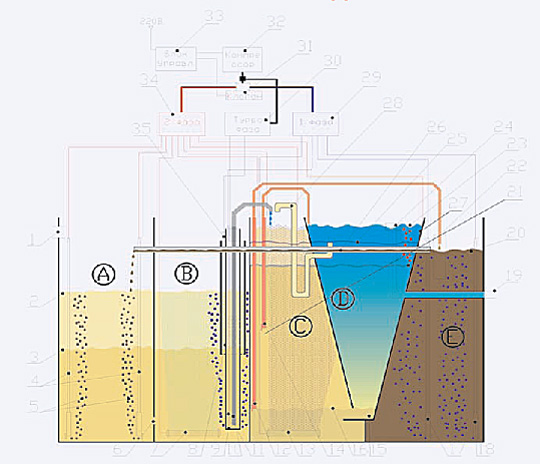

Технологическая схема работы установки ЮБАС с использованием СГД системы.
Разработаны три СГД-технологических процесса для локальных систем глубокой биологической очистки модельного ряда «ЮБАС» для различных требований по степени очистки сточных вод, условий работы и точки сброса. Это модели «КЛАССИК», «АКВА» и «ЛОГО».
Основе СГД-системы (Саморегулирующая Гидродинамическая система) в отличие от ранее выпускавшихся установок фирмой "ЮБАС", новая система оснащена дополнительной ступенью очистки и кардинально изменена и упрощена система автоматики. Новая система автоматики изменила принципы переключения фаз. Технология теперь не требует применения каких либо рабочих датчиков уровня, фазы переключаются только по временному принципу, исключая насыщение аэротенков кислородом при сливе стока ванн и душа, приводящее ранее к нитратному всплеску. При этом уровни в установке поддерживаются специальной конструкцией насосов эрлифтов без вмешательства внешней автоматики. Установленный пузырьковый уровнемер выполняет только функции контроля и отработки аварийных сбросов и функцию аварийного датчика уровня.
Очистные сооружения, использующие данную технологию, показали очень высокую надежность в сочетании с повышением характеристик очистки. Дополнительный активационный резервуар позволил предварительно отсечь жиры и все проблемные нечистоты, в основном, мусор и волосы домашних животных, а также еще более увеличить окислительную способность биомассы по отношению к трудноокисляемым органическим соединениям бытовой химии.
Все установки СГД-системы укомплектованы мембрамной систеой аэрации "ПОЛИАРТ" и блоком управления с использованием микропроцессора "АТМЕЛ"(США).
 |
|---|
1. Компрессор
2. Подъемная корзина для мусора
3. Входная канализация
4. Аэроскрин
5. Аэратор
6. Приемный аэротенк
7. Аэратор колодца главного насоса
8. Фильтр главного насоса
9. Регенератор возвратного ила
10. Стабилизатор возвратного илас
11. Рециркуляционный насос
12. Циркулятор вторичного отстойника
13. Успокоитель циркулятора
14. Левая зона аэротенка второй ступени
15. Щелевое сопло вторичного отстойника
16. Правая зона аэротенка второй ступени
|
17. Клиновидный вторичный отстойник
18. Выходной патрубок вторичного отстойника
19. Насос фильтрата пористого фильтра
20. Выходной колодец
21. Насос чистой воды
22. Пористый фильтр «Биослайд»
23. Объем для сбора фильтрата
24. Трубопровод чистой воды
25. Рециркулятор фильтра
26. Регулятор скорости выпуска
27. УФ – обеззараживатель
28. Выходной трубопровод
29. Ультразвуковой кавитатор
30. Распределитель второй фазы
31. Дополнительный клапан второй фазы
|
32. Основной клапан переключения фаз
33. Дополнительный клапан первой фазы
34. Распределитель первой фазы
35. Распределитель турбо фазы
36. Блок управления
37. Пузырьковый уровнемер
38. Рециркуляционный канал
39. Главный насос
40. Разрушитель биопленки
41. Циркуляционный канал
42. Выходной фильтр
43. Насос удалителя биопленки
44. Выпуск насоса фильтрата
|
|
