ТЕХНОЛОГИЧЕСКАЯ СХЕМА РПФ

Технологическая схема работы установки ЮБАС с использованием РПФ системы.

Технология РПФ является комбинированной технологией с использованием аэро-ритмовой системы(АРС) и вертикально-зональной аэрации (ВЗА). Она предназначена для очистки стоков со значительными отклонениями от стандартного состава 100:5:1(органика:азот:фосфор), когда другие технологии дают сбои. Эта технология подходит для очистки стоков отелей, ресторанов, групп коттеджей и т.д., и особенно в случае необходимости оборотного использования очищенной воды.

Для очитки стоков содержащих токсичные лекарственные средства инфикционных больниц ипри наличии неюольшого количества нефтепродуктов разработан биосорбиционный модуль с разделением активных илов. Что позволяет биологические чистить стоки, которые ранее локальной биологической очистки не поддавались.

Все эти технологии абсолютно экологически безопастны и не выделяют в окружающую среду ни запахов, ни опасных сырых осадков. Эти технологии являются основой строительства экологически безопастных систем очистки сточых вод городов, поселков и коттеджей.

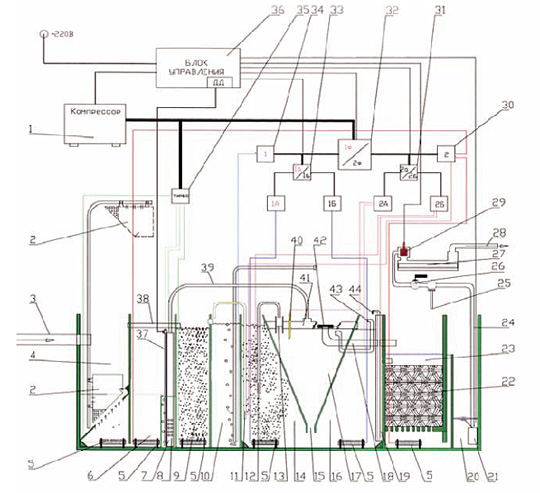

ТЕХНОЛОГИЧЕСКАЯ СХЕМА РПФ
A. Приемная емкость
B. Аэротенк I ступени
С. Аэротенк II ступени
D. Вторичный отстойник
E. Cтабилизатор ила

1. Вход
2. Уровень перелива
3. Рабочий уровень
4, 17. Крупнопузырчатые аэраторы
5, 18. Крупнопузырчатая аэрация
6. Проходное отверстие
7, 13. Мелкопузырчатые аэраторы

8. Фильтр крупных фракций
9. Насосный колодец
10. Главный колодец
11. Обдув главного насоса
12. Рециркулятор
14. Циркулятор
15. Щелевое отверстие пирамиды
16. Уровень избыточного ила
19. Сток
20. Уровень стабилизатора ила
21. Зона поступления рециркуляционного ила
22. Нижний уровень аэротенка II ступени
23. Верхний уровень аэротенка II ступени
24. Выходной фильтр
25. Уровень отключения удалителя биопленки
26. Рециркуляционная труба
27. Обдув пирамиды
28. Удалитель биопленки
29. Распределитель 1 фазы
30. Распределитель ТУРБО фазы
31. Клапан
32. Компрессор
33. Блок управления
34. Распределитель 2 фазы
35. Обдув фильтра

Обратно к главной странице очистных систем ЮБАС...
